Parallel zur Vorstellung des PicoBoy Color Plus (PBC+) mit dem Microcontroller RP2350 als Nachfolger des PicoBoy Color
(RP 2040) gibt es hier auch gleich ein passendes Gehäuse. Das berücksichtigt alle konstruktiven Veränderungen beim neuen PBC+.
Es kann aber auch beim Vorgänger genutzt werden, wenn man sich nicht am ungenutzten Ausschnitt für die Stemma-QT
Buchse oder der nicht vorhandenen RGB-LED stört. Das Gehäuse ist nicht verschraubt oder geklebt. Der Boden wird einfach auf der
Seite, wo sich der Schalter befindet, in die Nut des Oberteils gesetzt und dann auf der anderen Seite mit einem leichten Druck in die dortige
Nut eingerastet. Achten Sie darauf, dass der Boden richtig herum aufgelegt wird, damit der Stift zur Betätigung der Boot-Taste genutzt
werden kann.
Bildbox 1 (klick hier)

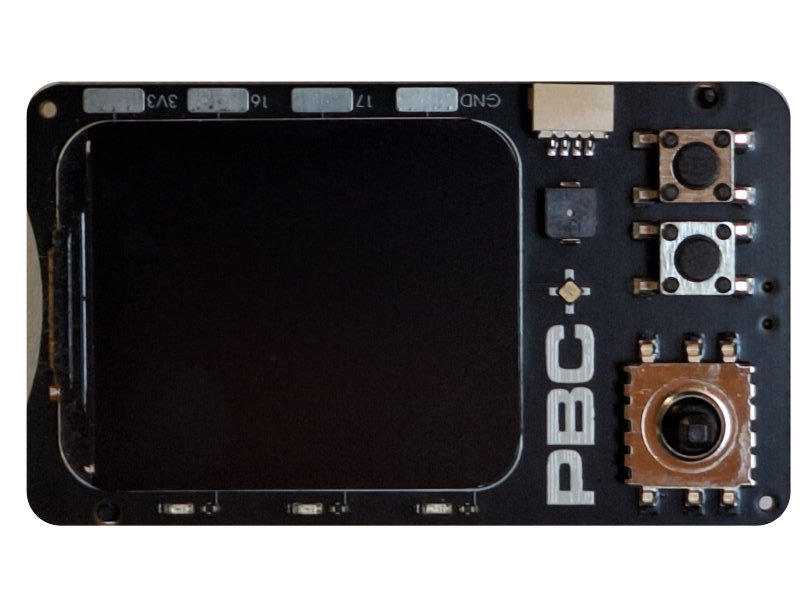

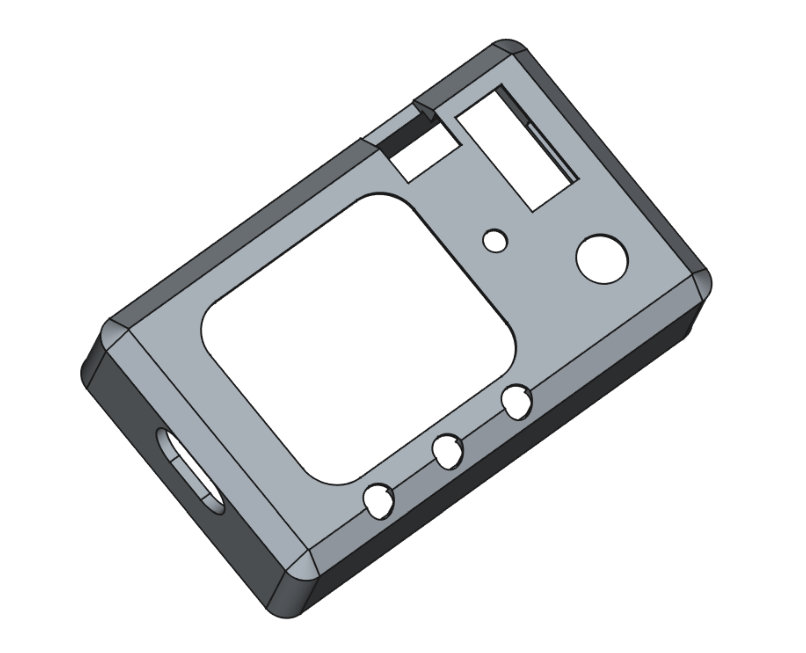

Sie sehen hier die beiden Varianten des Oberteils. Die erste ist ohne eine Aussparung bei den Lötpads, falls diese nicht genutzt werden.

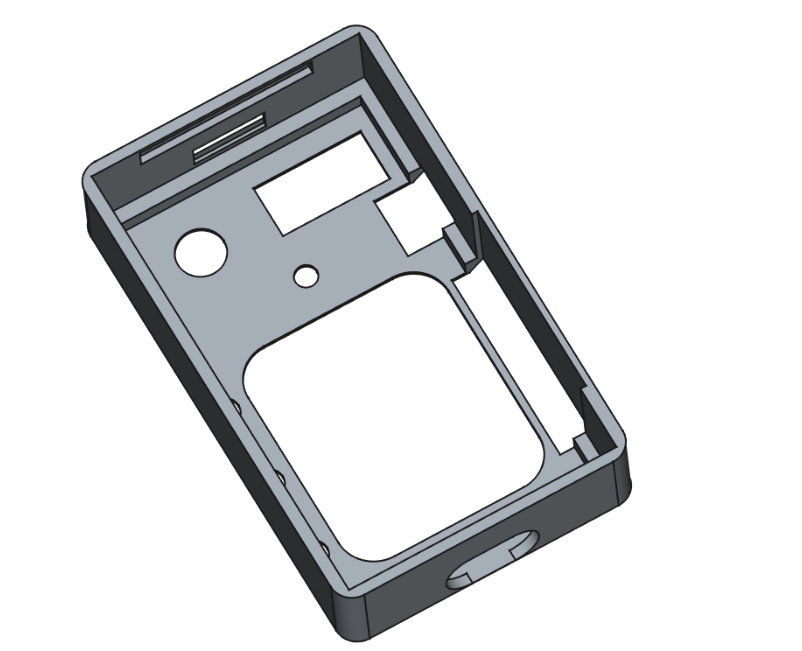

Variante zwei hat bei den Lötpads eine Aussparung für entsprechend angelötete Kabel (siehe auch Bildbox 1 oben).
Oberteil 2 (mit Lödpadausschnitt)

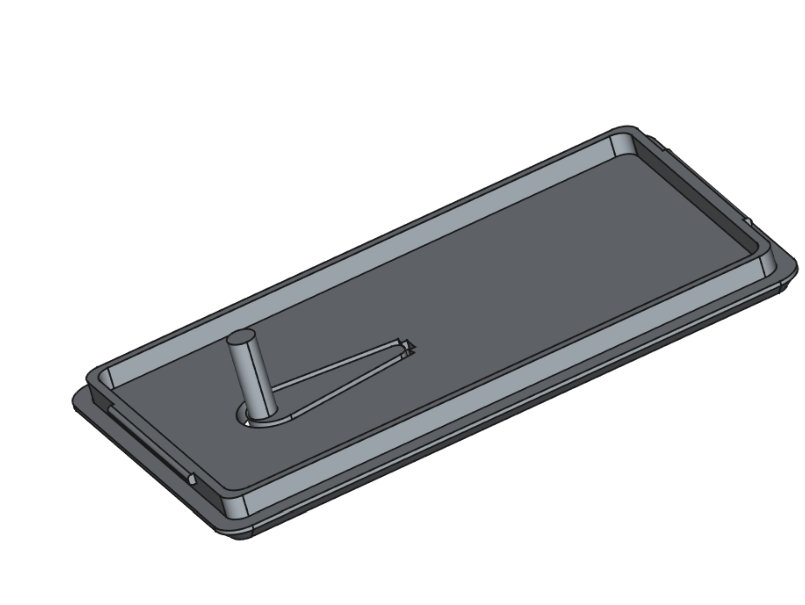

Boden mit Stift zur Betätigung der Boot-Taste
Der Download enthält die stl-Dateien zum 3D-Druck sowie alle FreeCAD-Dateien.
Die verwendeten Druckparameter lauten wie folgt:
Material: PLA
Schichthöhe: 0.18 mm
Temperatur:
- Extruder 230 ℃
- Plattform 55 ℃
Druckgeschwindigkeit 40 mm/s
Viel Spass und Erfolg beim Ausprobieren.
