Auf der Basis zweier von mir entwickelter Platinen für den Pico RP 2040 und RP 2350 gestalten Sie ihr eigenes Entwickler- oder Gamingboard.

1. Entwicklerboard:

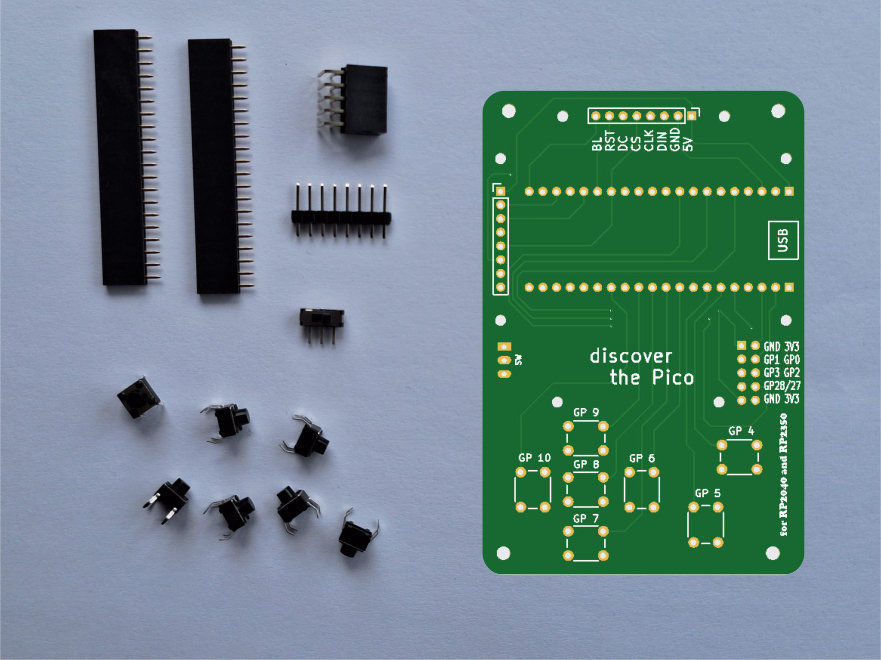

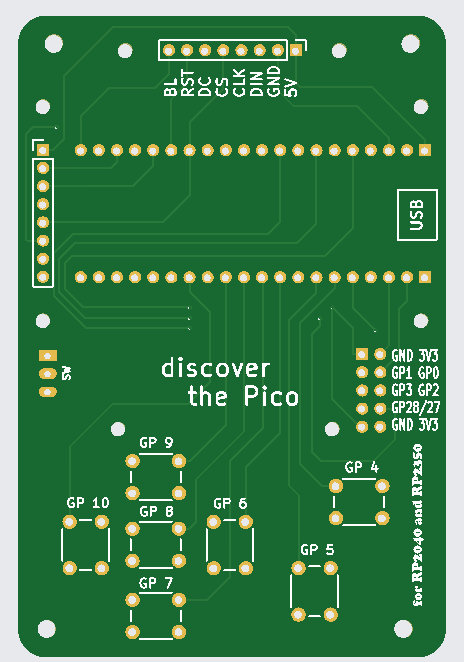

Die Platinenvorderseite sieht so aus, wie auf dem unteren Foto. Darauf kommt ein 2-Zoll LCD Display, 7 Minitaster, eine Buchsenleiste für externe Anschlüsse und ein Schalter. Die Platinenrückseite nimmt einen von Ihnen bevorzugten (evtl. vorhandenen) Pico in den 20-poligen Buchsenleisten auf. Dabei ist auf die richtige Seite mit dem USB-Anschluss zu achten. Möglich sind so z.B. Projekte, bei denen sich der RP 2350 Plus von Waveshare (16 MB Flash, Batterielademanagement, USB-C) eignet oder WiFi-Projekte mit dem Pico 2 W. Das Display sollte das Waveshare SKU: 17344 mit 240x320 Pixeln sein, da die Befestigungsmaße darauf abgestimmt sind und keine weiteren Bohrungen erfordern. Es kann entweder im Hoch- oder Querformat auf die Platine gelötet werden. Dazu später mehr.


Sie brauchen neben der Platine (60 x 90mm), dem Pico und dem Display:

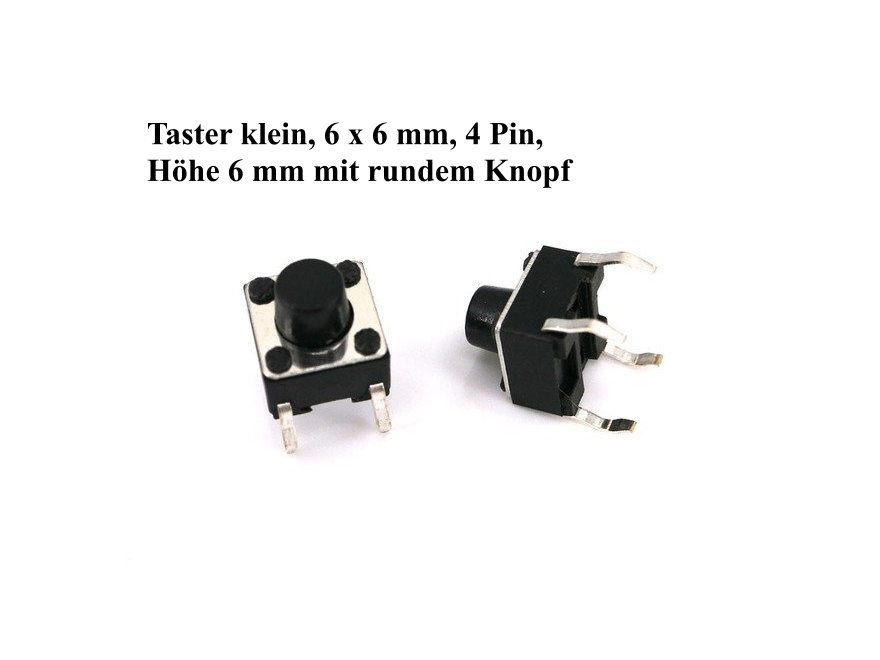

- 7 Mini-Taster  (6x6 mm, 4 Pins),

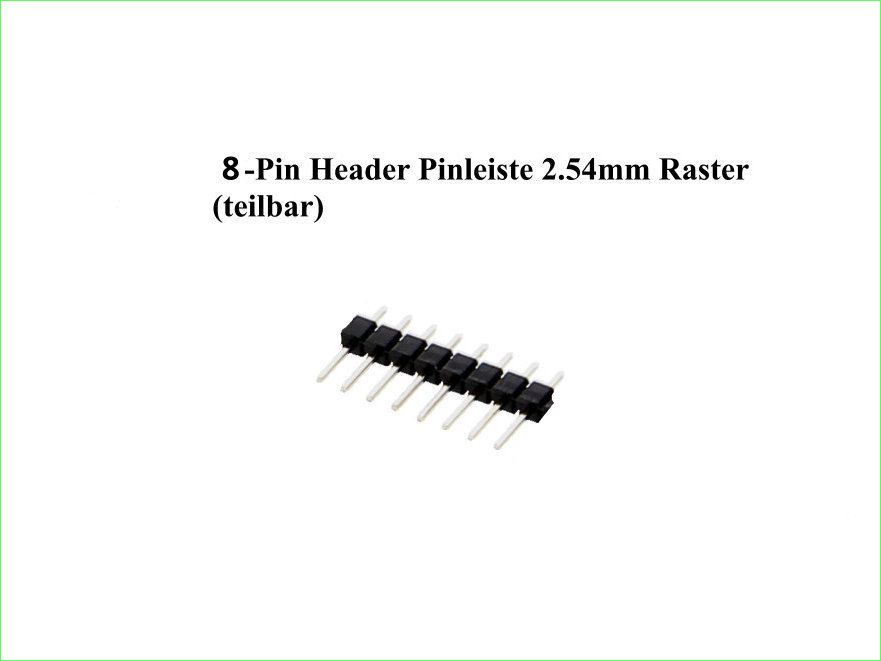

- 1 oder 2 Steckverbinder   (1x 8Pos, 2,54 mm),

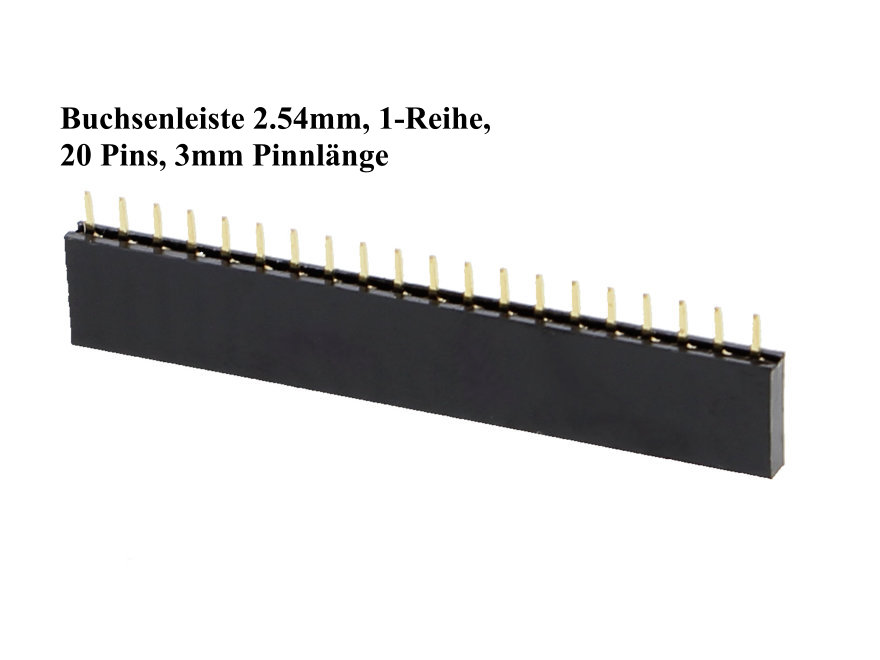

- 2 Buchsenleisten   (1x 20Pos, 2,54 mm),
optional

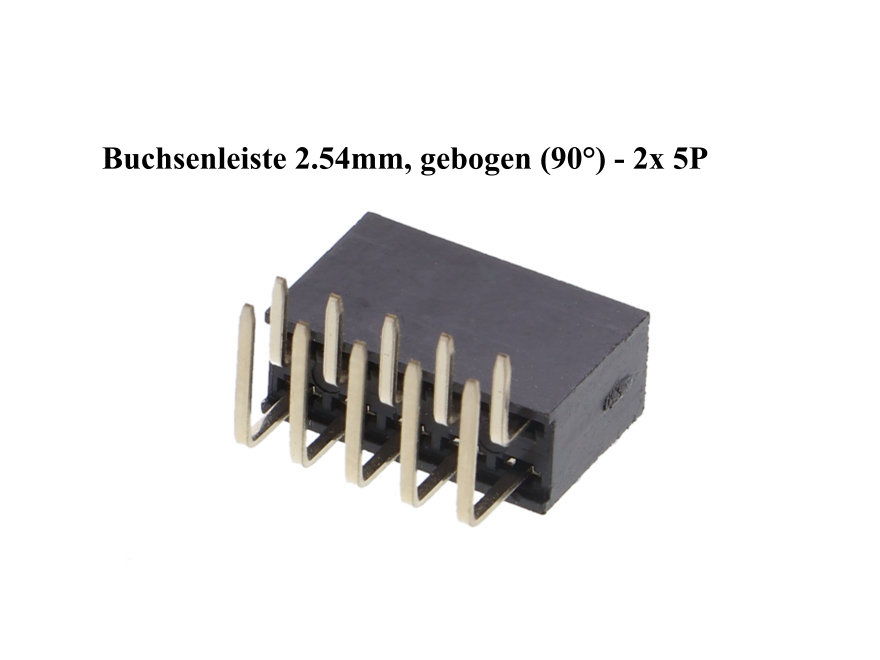

- 1 Buchsenleiste   (2x 5 Pos, 2.54mm, gebogen 90 Grad),

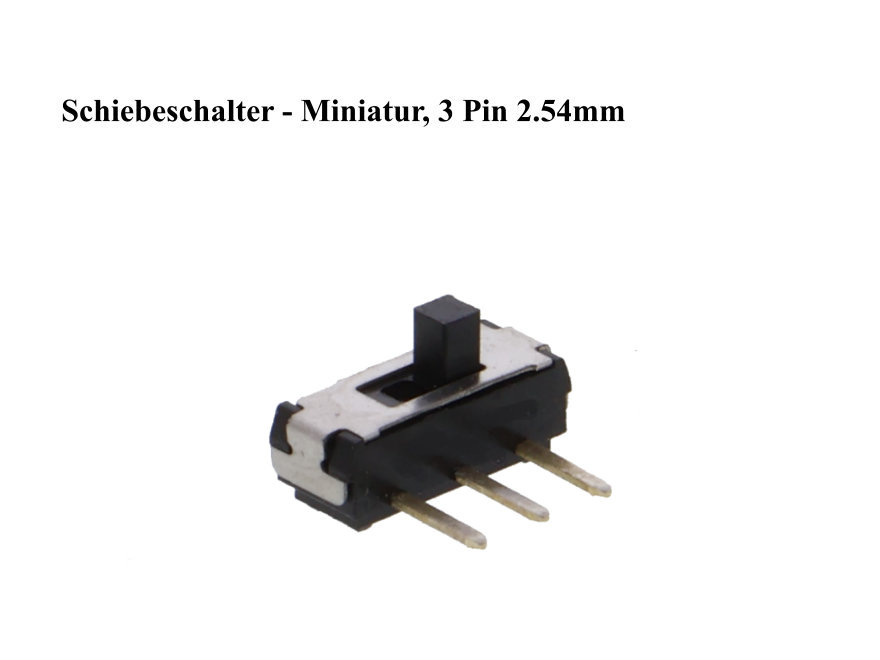

- 1 Schiebeschalter - Miniatur   (2,54 mm).


2. Gamingboard:

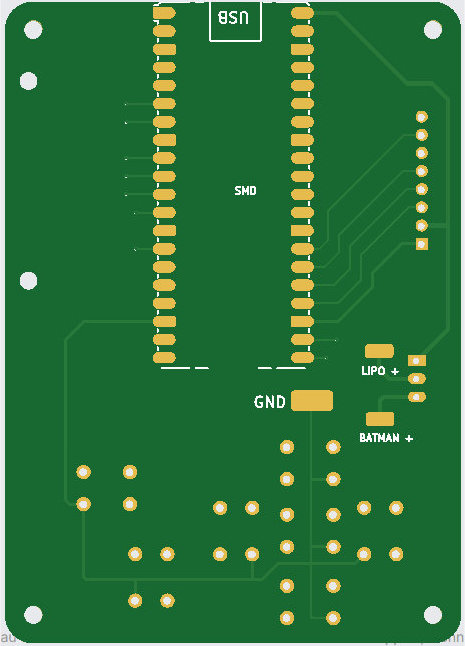

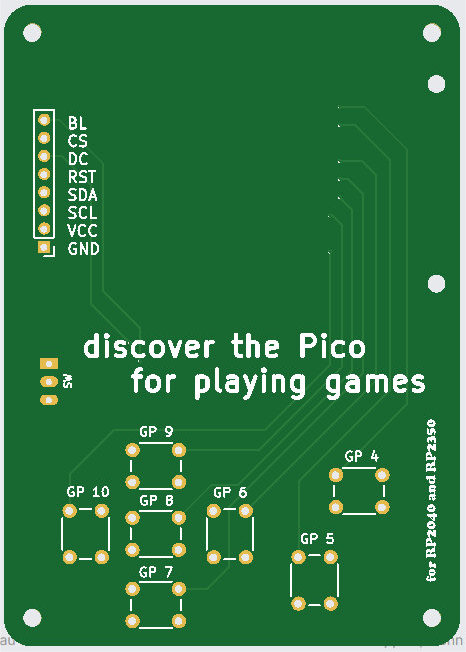

Das zweite Board ist speziell für Spieleanwendungen ausgelegt. Sie können sich wieder für ein von Ihnen bevorzugtes Picomodell (RP 2040, RP 2350, Pico W, Pico 2W, RP 2350 Plus) entscheiden und direkt ohne Header auf die Rückseite löten. Ein 2-Zolldisplay wird im Querformat angebracht. Es wird mit einem doppelseitigem Klebeband direkt auf der Platine fixiert. Ansonsten sind 7 Bedientasten und ein Schalter vorhanden. Durch die Anordnung des Pico auf der Rückseite und des Displays direkt auf der Platine, ist das fertige Bord im Scheckkartenformat besonders 'slim' und handlich. In einem 3D-Druck Gehäuse kann auch ein 3,7 V Lithium-Ionnen Akku integriert werden, damit das Board unabhängig vom USB-Anschluss genutzt werden kann.


Sie brauchen neben der Platine (64 x 90mm), dem Pico und dem Display:
- 7 Mini-Taster  (6x6 mm, 4 Pins),
- 1 Steckverbinder   (1x 8Pos, 2,54 mm),
optional
- 1 Schiebeschalter - Miniatur   (2,54 mm).



Nachfolgend finden Sie Hinweise und Anleitungen zum Zusammenbau und der Nutzung des 'Discover the Pico'- Boards, ebenso wie einige Downloads.
Viel Spass und Erfolg beim Löten, Programmieren und Experimentieren.


Anleitung für den Zusammenbau des Boards

Platinentest in CircuitPython

Sudoku auf dem Gamingboard (mit Download RP2040 Plus)
