Auf der Basis zweier von mir entwickelter Platinen für den Pico RP 2040 und RP 2350 gestalten Sie ihr eigenes Gamingpad.

1. Gaming-Board ohne SD-Karte:

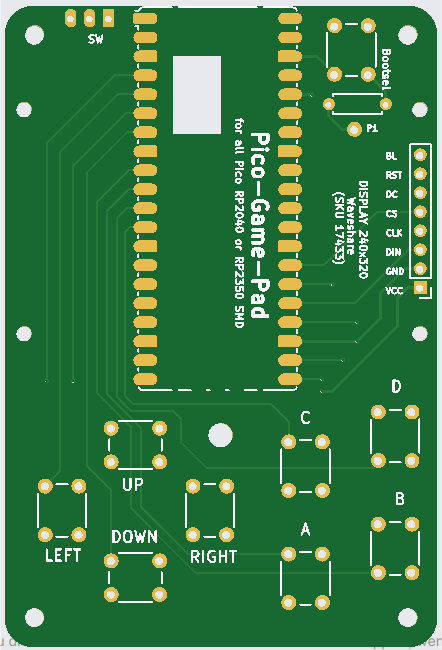

Die Platinenvorderseite sieht so aus, wie auf dem unteren Foto. Darauf kommt ein 2-Zoll LCD Display, 8 Minitaster und ein Schalter. Auf der Platinenvorderseite wird zunächst ein von Ihnen bevorzugten (evtl. vorhandenen) Pico ohne Header direkt auf die 2x20-poligen Lötpads aufgelötet. Dabei ist auf die richtige Seite mit dem USB-Anschluss zu achten. Möglich sind so z.B. Projekte, bei denen sich der RP 2350 Plus von Waveshare (16 MB Flash, Batterielademanagement, USB-C) eignet oder WiFi-Projekte mit dem Pico 2 W. Das Display sollte das Waveshare SKU: 17344 mit 240x320 Pixeln sein, da die Befestigungsmaße darauf abgestimmt sind und keine weiteren Bohrungen erfordern. Es wird ab jetzt immer im Querformat angebracht. Da sich dadurch der Boot-Sel Taster relativ unzugänglich unter dem Display befindet, wurde oben rechts ein externer Boot-Taster vorgesehen (dazu später mehr).


Sie brauchen neben der Platine (60 x 90mm), dem Pico und dem Display:
- 9 Mini-Taster  (6x6x12 mm, 4 Pins),
- 1 Steckverbinder   (1x 8Pos, 2,54 mm),
optional
- 1 Buchsenleiste   (1x 6 Pos, 2.54mm, gebogen 90 Grad),
- 1 Schiebeschalter - Miniatur   (2,54 mm)
- 1 Widerstand 1 kOhm.


2. Gamepad:

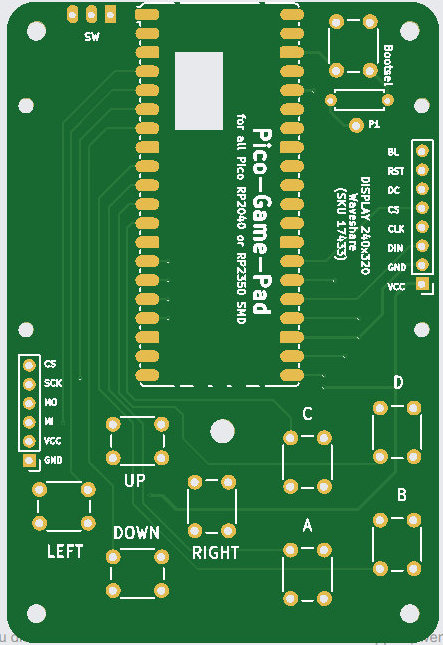

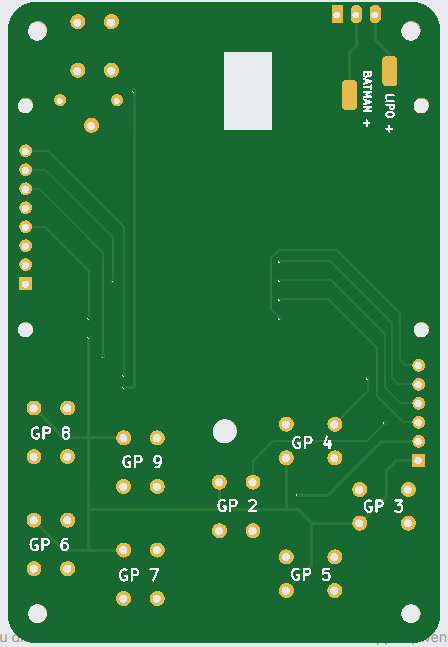

Das zweite Board ist speziell für Spieleanwendungen ausgelegt. Sie sollten sich für ein Picomodell RP 2350 oder RP 2350 Plus) entscheiden und direkt ohne Header auf der Vorderseite auflöten. Das 2-Zoll-Display wird im Querformat angebracht. Es wird mit Hilfe der vier Schraubenlöcher mit 2 mm Schrauben befestigt. Ansonsten sind 8 Bedientasten und ein Schalter vorhanden. Der externe Bootsel-Taster wird dringend empfohlen (ist aber optional), da das Original unter dem Display sehr schlecht erreichbar ist. Durch die Anordnung des Pico auf der Platine und des Displays darüber ist das fertige Gamepad im Scheckkartenformat besonders 'slim' und handlich. An die 6 polige Buchsenleiste (linke Seite) wird das SD Kartenmodul angeschlossen. Wie Sie es gemeinsam mit dem Bootloader nutzen, beschreibe ich ebenfalls ausführlich weiter unten.
In einem 3D-Druck Gehäuse kann auch ein 3,7 V Lithium-Ionen Akku unter der Platine integriert werden, damit das Board unabhängig vom USB-Anschluss genutzt werden kann.


Sie brauchen neben der Platine (64 x 90mm), dem Pico und dem Display:
- 9 Mini-Taster  (6x6x12 mm, 4 Pins),
- 1 Steckverbinder  (1x 8Pos, 2,54 mm),
- 1 Buchsenleiste   (1x 6 Pos, 2.54mm, gebogen 90 Grad),
- 1 Schiebeschalter - Miniatur   (2,54 mm)
- 1 Widerstand 1 kOhm.



Über den Bezug der Platine 'Gamepad' können Sie sich per E-Mail direkt mit mir in Verbindung setzen.
Nachfolgend finden Sie Hinweise und Anleitungen zum Zusammenbau und der Nutzung des 'Gamepad, ebenso wie einige Downloads.
Viel Spass und Erfolg beim Löten, Programmieren und Experimentieren.


Anleitung für den Zusammenbau des Boards

Platinentest in CircuitPython

Sudoku auf dem Gaming-Board (mit Download RP2040 Plus und RP2350 Plus)
