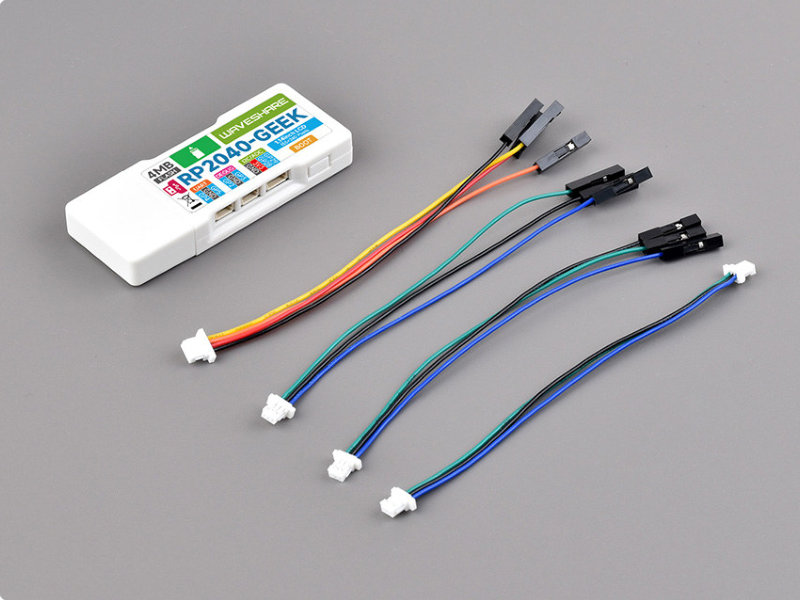

Anfang des Jahres 2024 begegnete mir das "Waveshare RP2040-GEEK Development Board" erstmals im Internet. Es sieht aus wie ein USB-Stick und ist
mit einer Vielzahl von Anschlüssen ausgestattet. Entsprechend vielseitig sollten seine Einsatzmöglichkeiten sein. Zur Ausstattung gehören:
1. Mikrokontroller RP2040
2. 4 MB Speicher
3. USB-A Interface
4. UART-Port
5. SWD-Port
6. I2C-Port
7. Micro SD-Karten Steckplatz
8. 1.14 inch 64K Color LCD-Display
mit 240x135 Pixeln
9. Boot-Button
Nach einem ersten Versuch war mir schnell klar, dass ich den "Geek" genau wie den Pi-Pico mit der Firmeware 'CircuitPython' betreiben kann. Also
habe ich die SD-Karte gemounted, einige kleine Bilder mit 240x135 Pixeln darauf gespeichert und eine Diashow auf dem Display dargestellt, mit einem
Lichtsensor das Ein- und Ausschalten einer Lampe simuliert, den an anderer Stelle vorgeführten Mousejiggler nachgebaut und GPS Daten mit dem
Sensor 'Air530' über den UART-Port auf der SD-Karte aufgezeichnet.
In meiner Begeisterung habe ich die Beispiele einem Freund gezeigt. Ich muss
dazu sagen, dass er sich mit technischen Dingen (wie Computer, Smatphone usw.) sehr gut auskennt und meine Beispiele haben ihm gut gefallen. Aber dann
fragte er mich: "Und was kann ich damit z.B. machen?"
Nach kurzem Überlegen gab ich die Antwort: "Nichts."
Er programmiert nämlich nicht selbst und Waveshare liefert wie bei den meisten anderen Produkten auch, nur ein paar wenige Beispiele mit. Nun
gut. Sie nennen es ja auch "Development Board". Das war jetzt nicht böse gemeint. Im folgenden werde ich also wieder
einige meiner Projekte mit dem 'RP2040-GEEK' ausführlich vorstellen, so dass Interessierte sie nachempfinden, für ihre eigenen
Ideen nutzen und auch verändern können.
1. Inbetriebnahme und SD-Karte mounten
2. Inhalt der SD-Karte lesen
3. GPS Daten bestimmen und aufzeichnen
4. Pico_GEEK bezieht UTC-time vom Satelliten
5. Pico_GEEK als GPX-Logger
6. Pico_GEEK Update fü GPX-Logger (aus 5.)
![](bilder/bild_004.jpg)
![](bilder/bild_005.jpg)
Viel Spass und Erfolg beim Ausprobieren.
